熱流道模具在當今國際各工業發達國家和地區均得到極為廣泛的運用。

咱們常見的熱流道體係有單點熱澆口和多點熱澆口二種方式。單點熱澆口是用單一熱澆口套直接把熔融塑料射入型腔，它適用單一腔單一澆口的塑料模具；多點熱澆口是通過熱澆道板把熔融料分枝到各分熱澆口套中再進入到型腔，它適用於單腔多點入料或多腔模具。

熱流道體係的優勢

1.無水口料，不需求後加工，使整個成型過程完全自動化，節省工作時間，提高工作效率。

2.壓力損耗小。熱澆道溫度與注塑機射嘴溫度相等，避免了質料在澆道內的外表冷凝現象，打針壓力損耗小。

3.水口料重複運用會使塑料功能降解，而運用熱流道體係沒有水口料，可減少原材料的損耗，從而降低產品成本。在型腔中溫度及壓力均勻，塑件應力小，密度均勻，在較小的打針壓力下，較短的成型時間內，注塑出比一般的注塑體係更好的產品。關於通明件、薄件、大型塑件或高要求塑件更能顯示其優勢，並且能用較小機型出產出較大產品。

4.熱噴嘴采用規範化、係列化規劃，配有各種可供挑選的噴嘴頭，互換性好。共同規劃加工的電加熱圈，可到達加熱溫度均勻，運用壽命長。熱流道體係配備熱流道板、溫控器等，規劃精巧，種類多樣，運用方便，質量安穩牢靠。

熱流道體係運用的不足之處

1.全體模具閉合高度加大，因加裝熱澆道板等，模具全體高度有所添加。

2.熱輻射難以操控，熱澆道zui大的缺點就是澆道的熱量損耗，是一個需求解決的嚴重課題。

3.存在熱膨脹，熱脹冷縮是咱們規劃時要考慮的問題。

4.模具製造成本添加，熱澆道體係規範配件價格較高，影響熱澆道模具的普及。

熱流道體係的組成

雖然國際上有許多熱流道出產廠商和多種熱流道產品係列，但一個典型的熱流道體係均由如下幾大部分組成：

1.熱流道板

2.噴嘴（NOZZLE）

3.溫度操控器

4.輔佐零件

熱流道運用首要技能關鍵

一個成功的熱流道模具運用項目需求多個環節予以保障。其中zui重要的有兩個技能因素。

1.塑料溫度的操控

許多出產過程中呈現的加工及產品質量問題直接來源於熱流道體係溫度操控的欠好。如運用熱針式澆口方法注塑成型時產品澆口質量差問題，閥式澆口方法成型時閥針關閉困難問題，多型腔模具中的零件填充時間及質量不一致問題等。如果可能應盡量挑選具有多區域別離控溫的熱流道體係，以添加運用的靈活性及應變能力．

2.塑料活動的操控

塑料在熱流道體係中要活動平衡。澆口要一起翻開使塑料同步填充各型腔。關於零件重量相差懸殊的FAMILYMOLD要進行澆道尺度規劃平衡。不然就會呈現有的零件充模保壓不夠，有的零件卻充模保壓過度，飛邊過大質量差等問題。熱流道澆道尺度規劃要合理。尺度太小充模壓力損失過大。

尺度太大則熱流道體積過大，塑料在熱流道體係中停留時間過長，損壞材料功能而導致零件成型後不能滿足運用要求。國際上已經有專門幫助用戶進行zui佳流道規劃的CAE軟件如MOLDCAE。

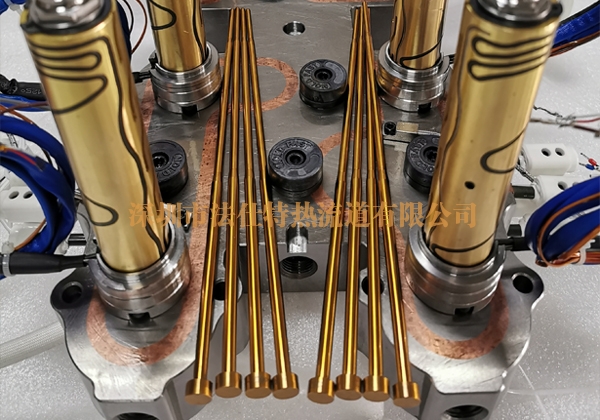

一出三十二針閥熱流道係統
